Jetpack Compose Internals - 4장. Compose UI

Compose UI가 어떻게 런타임과 통합되어 화면의 UI 트리를 구축하는지 살펴봅니다.

Imagem de capa

4장. Compose UI

지금까지 우리는 Compose 컴파일러와 런타임을 깊이 있게 살펴봤습니다. 하지만 이들만으로는 화면에 UI를 표시할 수 없습니다. Compose UI는 런타임의 클라이언트 라이브러리로서, Composable 함수의 실행 결과를 실제 UI 트리로 변환하는 역할을 합니다.

Compose UI란 무엇인가?

Jetpack Compose라고 말할 때 보통 컴파일러 + 런타임 + Compose UI를 모두 포함합니다. 하지만 Compose UI는 선택사항이 아닙니다. 런타임만으로는 UI를 렌더링할 수 없기 때문입니다.

Compose Architecture

Compose UI는 멀티플랫폼 라이브러리

Compose UI는 Kotlin 멀티플랫폼 프로젝트로 구성되어 있습니다:

흥미롭게도, 다른 클라이언트 라이브러리도 존재합니다:

이들은 모두 Compose 런타임을 기반으로 하지만, 각기 다른 노드 타입과 Applier를 사용합니다.

Compose UI와 런타임의 통합

Compose UI의 핵심 역할은 Composable 함수의 변경 사항을 실제 UI 트리에 반영하는 것입니다.

Composition과 Layout Tree

Composable 함수가 실행될 때 생성되는 변경 사항들은 Composition이라는 데이터 구조에 기록됩니다. 이 Composition은 다음을 추적합니다:

  1. Scheduled Changes: Composable 함수가 요청한 변경 사항들
  2. Node Tree Mapping: 이 변경 사항들을 실제 UI 트리에 어떻게 적용할지 매핑

초기 composition 단계에서는 모든 노드가 트리에 추가되고, 이후 recomposition에서는 트리가 업데이트됩니다.

여러 개의 Composition?

놀랍게도, 하나의 앱에 여러 Composition이 존재할 수 있습니다. 예를 들어:

class MainActivity : ComponentActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContent {  // Composition 1
            MaterialTheme {
                Text("Hello Compose!")
            }
        }
    }
}

setContent를 호출할 때마다 새로운 Composition이 생성됩니다. 각 Composition은 독립적인 Layout Tree를 관리합니다.

또한 Dialog, PopupWindow, 또는 다른 UI 계층이 필요할 때도 새로운 Composition을 생성할 수 있습니다. 이를 Subcomposition이라고 부릅니다.

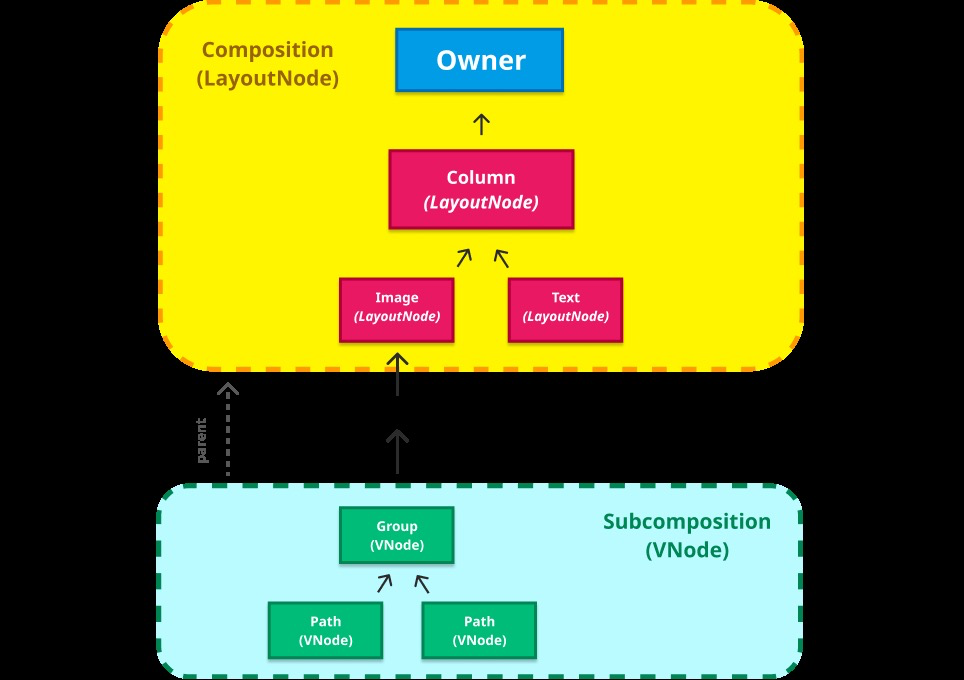

Composition Process

변경 사항을 UI 트리에 반영하기 (Applier)

런타임이 Composable 함수를 실행하고 변경 사항을 기록하면, Applier가 이 변경 사항들을 실제 UI 노드에 적용합니다.

Applier의 역할

Applier는 런타임에게 다음 작업들을 수행합니다:

  1. 노드 삽입 (Insert): 새로운 UI 컴포넌트를 트리에 추가
  2. 노드 제거 (Remove): 더 이상 필요 없는 UI 컴포넌트 제거
  3. 노드 이동 (Move): UI 컴포넌트의 위치 변경
  4. 노드 교체 (Replace): 기존 노드를 새로운 노드로 교체

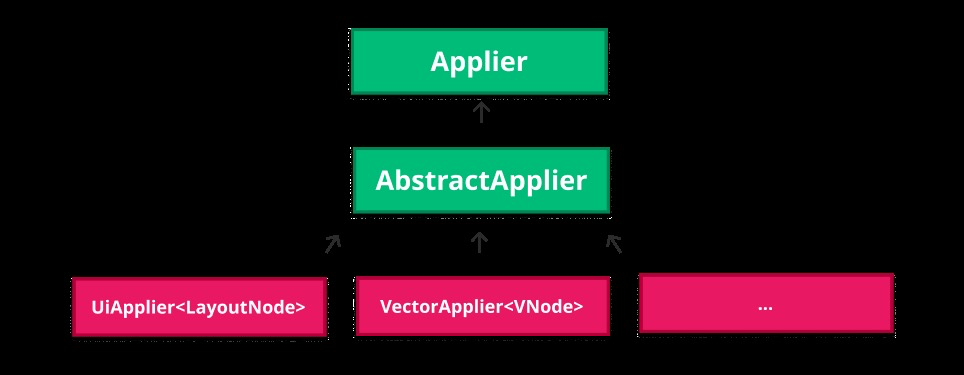

Applier Operations

Compose UI의 Applier: UiApplier

Android의 경우, Compose UI는 UiApplier를 제공합니다:

internal fun ViewGroup.setContent(
    parent: CompositionContext,
    content: @Composable () -> Unit
): Composition {
    val composeView = ...
    return doSetContent(composeView, parent, content)
}

private fun doSetContent(
    owner: AndroidComposeView,
    parent: CompositionContext,
    content: @Composable () -> Unit
): Composition {
    val original = Composition(
        UiApplier(owner.root),  // 여기서 UiApplier 생성
        parent
    )
    val wrapped = WrappedComposition(owner, original)
    wrapped.setContent(content)
    return wrapped
}

UiApplier는 owner.root (LayoutNode)를 가리키며, Compose UI의 노드 타입을 관리합니다. 런타임은 Applier를 통해서만 노드 타입을 알 수 있고, 직접 접근하지 않습니다.

다양한 Applier 구현

Compose UI는 UI 요소에 따라 다양한 Applier를 지원합니다:

  1. UiApplier: LayoutNode 기반 (일반적인 UI)
  2. VectorPainter의 Applier: 벡터 그래픽 렌더링
  3. Desktop Applier: Desktop 플랫폼용

각 Applier는 특정 노드 타입에 맞게 구현되므로, 런타임은 어떤 플랫폼이든 지원할 수 있습니다.

LayoutNode: UI의 기본 단위

Compose UI의 모든 UI 요소는 LayoutNode로 표현됩니다. LayoutNode는 다음을 담당합니다:

  1. 레이아웃 정보: 크기, 위치, 패딩 등
  2. 그리기 (Drawing): 화면에 렌더링될 내용
  3. 이벤트 처리: 사용자 입력 (터치, 클릭 등)
  4. 자식 노드 관리: 계층 구조 유지

LayoutNode 생성 과정

Composable 함수가 실행되면 다음과 같이 진행됩니다:

Composable 함수 실행
    ↓
변경 사항 기록 (Slot Table)
    ↓
Applier가 변경 사항 순회
    ↓
새로운 LayoutNode 생성 및 트리에 추가
    ↓
레이아웃 계산 및 그리기

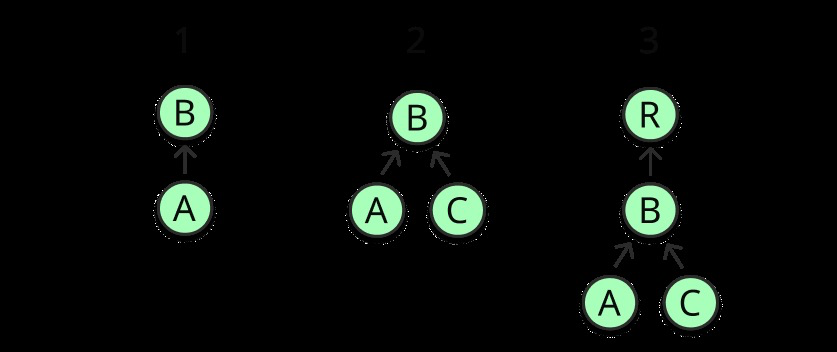

LayoutNode Tree

예를 들어, Layout Composable은 다음과 같이 동작합니다:

@Composable inline fun Layout(
    content: @Composable () -> Unit,
    modifier: Modifier = Modifier,
    measurePolicy: MeasurePolicy
) {
    val density = LocalDensity.current
    val layoutDirection = LocalLayoutDirection.current

    ReusableComposeNode<ComposeUiNode, Applier<Any>>(
        factory = ComposeUiNode.Constructor,
        update = {
            set(measurePolicy, ComposeUiNode.SetMeasurePolicy)
            set(density, ComposeUiNode.SetDensity)
            // ... 더 많은 속성 설정
        }
    )
}

레이아웃 측정 (Measuring)

UI 요소를 화면에 표시하려면 먼저 크기를 결정해야 합니다. Compose UI는 매우 효율적인 측정 시스템을 제공합니다.

Measurement Flow

Measuring Policy

각 LayoutNode는 MeasurePolicy를 가지고 있으며, 이것이 레이아웃 크기를 결정합니다:

  1. 자식 요소들의 크기 측정
  2. 자신의 크기 결정
  3. 자식 요소들의 위치 배치

Intrinsic Measurements

Compose UI는 intrinsic measurements도 지원합니다. 이는 다음을 계산합니다:

예를 들어, Text 컴포넌트는 텍스트의 최소 너비를 계산하여 다른 레이아웃이 올바른 크기를 결정하도록 도웁니다.

Layout Constraints

레이아웃 제약 조건(Layout Constraints)은 다음을 정의합니다:

minWidth, maxWidth
minHeight, maxHeight

자식 요소들은 이 제약 조건 내에서 크기를 결정해야 합니다. 예를 들어, Column이 화면 너비 전체를 차지하도록 요청하면, 자식들은 그 너비를 존중해야 합니다.

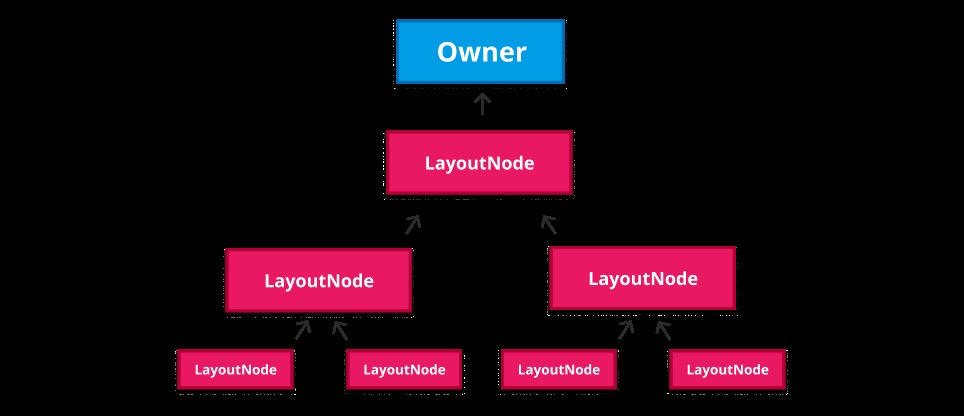

Layout Constraints

Recomposition과 UI 업데이트

State가 변경되어 recomposition이 발생하면, 다음과 같이 진행됩니다:

  1. Runtime: Recomposer가 영향받은 Composition을 찾아 recompose
  2. 변경 사항 기록: 새로운 변경 사항들이 Slot Table에 기록됨
  3. Applier: 변경 사항을 순회하며 LayoutNode 트리 업데이트
  4. 레이아웃 재계산: 영향받은 노드들만 다시 측정
  5. 그리기 (Redraw): 화면에 새로운 UI 반영

이 과정은 스마트 리컴포지션으로 인해 최적화됩니다. 변경되지 않은 부분은 다시 계산되지 않습니다.

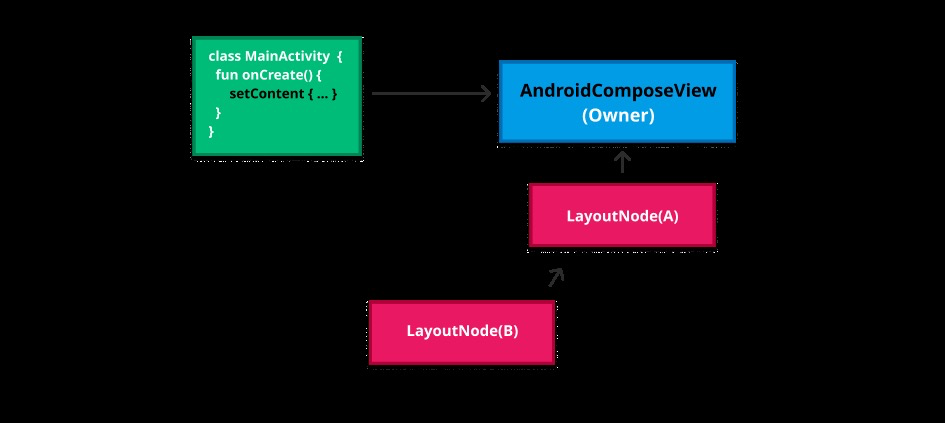

Recomposition Flow

요약

Compose UI는 다음을 담당합니다:

  1. ✅ Composable 함수와 실제 UI 요소(LayoutNode) 연결
  2. ✅ 변경 사항을 UI 트리에 적용 (Applier)
  3. ✅ 레이아웃 측정 및 배치
  4. ✅ 화면에 그리기
  5. ✅ State 변경에 따른 UI 업데이트

Compose 컴파일러가 코드를 최적화하고, Compose 런타임이 Composable 함수를 실행하며 변경 사항을 추적한다면, Compose UI는 이 모든 것을 실제 화면의 UI로 변환합니다. 이것이 Jetpack Compose가 선언적 UI 프레임워크로서의 가치를 발휘하는 지점입니다.
