Jetpack Compose Internals - 8장. LookaheadLayout과 애니메이션 레이아웃

Compose의 LookaheadLayout 내부 동작 원리, 사전 계산(Lookahead Pass) 메커니즘, 그리고 자연스러운 레이아웃 애니메이션 구현 방식을 정리합니다.

Imagem de capa

8장. LookaheadLayout과 애니메이션 레이아웃

Compose의 레이아웃 시스템은 단일 통과 측정(Single-pass Measurement)을 기반으로 설계되어 있습니다. 하지만 화면 전환이나 레이아웃 크기 변경 시, 요소들이 갑자기 점프하듯 변하지 않고 부드럽게 애니메이션되려면 “최종적으로 도착할 목적지의 크기와 위치”를 미리 알아야 합니다.

과거에는 이러한 목적지 좌표를 알기 위해 복잡한 매직 넘버를 계산하거나 부자연스러운 트릭을 써야 했습니다. Jetpack Compose는 이를 해결하기 위해 LookaheadLayout이라는 강력한 사전 계산 메커니즘을 도입했습니다.

이번 장에서는 LookaheadLayout의 등장 배경, 다른 사전 계산 방식과의 차이점, 핵심 API 사용법, 그리고 런타임 내부의 Lookahead Measure/Layout Pass 동작 구조를 깊이 있게 살펴봅니다.

LookaheadLayout이란?

LookaheadLayout의 핵심 아이디어는 간단하면서도 혁신적입니다:

“트리가 변경되거나 상태가 바뀌었을 때, 애니메이션이 이미 완료되었다고 가정한 미래의 크기와 위치(Lookahead 상태)를 먼저 계산한다.”

이렇게 미리 계산된 최종 크기(lookaheadSize)와 최종 좌표(lookaheadPosition)를 자식 노드들에게 전달하면, 각 노드는 현재 상태에서 목표 상태까지 값을 점진적으로 보간(Interpolation)하며 스스로를 애니메이션할 수 있습니다.

Lookahead Shared Element Transition LookaheadLayout을 활용한 화면 상태 전환 및 공유 요소(Shared Element) 애니메이션 목표 상태

위 다이어그램의 검은 사각형들은 전환될 목적지 화면에서 각 공유 요소가 최종적으로 갖게 될 크기와 위치 타깃을 의미합니다. LookaheadLayout이 이 타깃을 사전에 정확히 계산해 주기 때문에 매끄러운 공유 요소 전환이 가능해집니다.

레이아웃 전환 문제: SmartBox 예제

상태 변경에 따라 Row와 Column 사이를 전환하는 간단한 컴포저블을 생각해 보겠습니다.

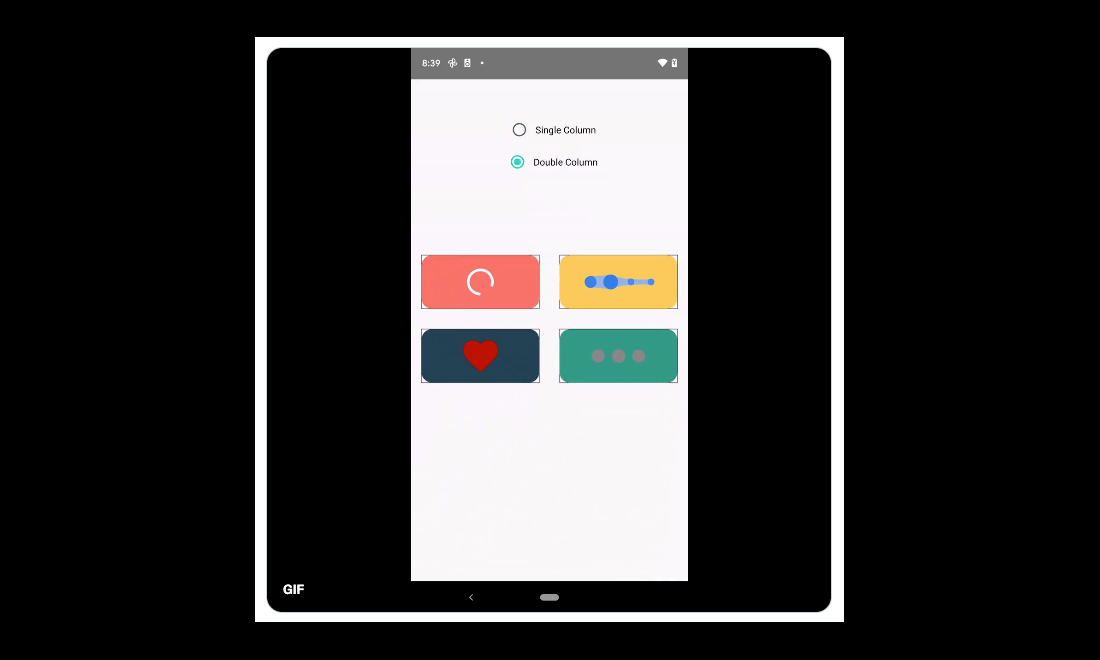

SmartBox Transition 레이아웃 구조 전환 시의 목표 영역

@Composable
fun SmartBox() {
    var vertical by remember { mutableStateOf(false) }

    Box(Modifier.clickable { vertical = !vertical }) {
        if (vertical) {
            Column {
                Text("Text 1")
                Text("Text 2")
            }
        } else {
            Row {
                Text("Text 1")
                Text("Text 2")
            }
        }
    }
}

기본적인 조건문 분기에서는 vertical 상태가 바뀌는 순간 Text 1과 Text 2의 위치가 즉각적으로 바뀝니다. 두 텍스트는 논리적으로 동일한 요소이므로, 화면 배치가 바뀔 때 새로운 위치로 부드럽게 이동하는 것이 이상적입니다.

더 나아가 목록 화면(CharacterList)에서 상세 화면(Detail)으로 화면을 전환할 때도, LookaheadLayout을 사용하면 대상 화면에서의 최종 크기와 위치를 미리 파악하여 애니메이션 타깃으로 삼을 수 있습니다.

Compose의 레이아웃 사전 계산 방식 비교

Compose에는 레이아웃을 사전에 계산하거나 가늠하는 방식이 크게 3가지 존재합니다. 각각의 목적과 동작 방식이 확연히 다릅니다.

구분 SubcomposeLayout Intrinsics (고유 측정) LookaheadLayout
주요 목적 공간에 따른 조건부 컴포지션 부모/자식 간 크기 관계 잠정 파악 정밀한 애니메이션 타깃 사전 계산
실행 시점 Measure 단계에서 Composition 지연 실행 본 측정 직전 잠정 measure 람다 호출 일반 Measure/Layout 직전에 Lookahead Pass 선행
비용/성능 컴포지션을 동반하므로 비교적 무거움 비교적 가벼우나 매번 계산 LookaheadDelegate를 통한 적극적 캐싱
결과 보장 컴포지션 결과 트리가 동적으로 결정됨 실제 측정 시 제약 조건이 달라질 수 있음 최종 상태로 도달한다는 암묵적 보장

LookaheadLayout의 핵심 API

LookaheadLayout은 LookaheadLayoutScope 내에서 콘텐츠를 실행하며, 자식 노드가 사용할 수 있는 두 가지 핵심 Modifier를 제공합니다.

1. Modifier.intermediateLayout

노드가 다시 측정될 때 호출됩니다. 사전 계산된 최종 크기인 lookaheadSize를 인자로 받아, 현재 프레임에서 표시할 중간 레이아웃(Intermediate Layout) 크기를 결정하고 자식을 측정합니다.

⚠️ intermediateLayout의 람다는 Lookahead Pass 중에는 자동으로 건너뛰어집니다. 이 Modifier는 오직 최종 상태로 가는 “중간 상태”를 생성하기 위한 것이기 때문입니다.

2. Modifier.onPlaced

노드가 다시 배치될 때 호출됩니다. LookaheadLayout의 좌표계(lookaheadScopeCoordinates)와 자식의 좌표계(layoutCoordinates)를 제공받아 로컬 기준의 목표 위치(targetOffset)와 현재 위치(placementOffset)를 계산할 수 있습니다.

크기 및 위치 애니메이션 구현 패턴

크기 애니메이션: animateConstraints

사전 계산된 lookaheadSize를 향해 크기를 점진적으로 변화시키는 커스텀 Modifier 예시입니다:

fun Modifier.animateConstraints(lookaheadScope: LookaheadLayoutScope) = composed {
    var sizeAnimation: Animatable<IntSize, AnimationVector2D>? by remember {
        mutableStateOf(null)
    }
    var targetSize: IntSize? by remember { mutableStateOf(null) }

    LaunchedEffect(Unit) {
        snapshotFlow { targetSize }.collect { target ->
            if (target != null && target != sizeAnimation?.targetValue) {
                sizeAnimation?.run {
                    launch { animateTo(target) }
                } ?: Animatable(target, IntSize.VectorConverter).let {
                    sizeAnimation = it
                }
            }
        }
    }

    with(lookaheadScope) {
        this@composed.intermediateLayout { measurable, _, lookaheadSize ->
            targetSize = lookaheadSize
            val (width, height) = sizeAnimation?.value ?: lookaheadSize
            val animatedConstraints = Constraints.fixed(width, height)

            val placeable = measurable.measure(animatedConstraints)
            layout(placeable.width, placeable.height) {
                placeable.place(0, 0)
            }
        }
    }
}
  1. snapshotFlow & LaunchedEffect: 측정 단계에서 직접 부수효과를 일으키지 않고, 상태 흐름을 통해 안전하게 애니메이션 코루틴을 트리거합니다.
  2. lookaheadSize 관찰: 레이아웃 변화가 감지되면 목표 크기(targetSize)가 갱신되어 애니메이션이 시작됩니다.
  3. Constraints.fixed 적용: 매 프레임 애니메이션 진행 값으로 자식을 측정하여 부드러운 크기 변화를 연출합니다.

위치 애니메이션: animatePlacementInScope

fun Modifier.animatePlacementInScope(lookaheadScope: LookaheadLayoutScope) = composed {
    var offsetAnimation: Animatable<IntOffset, AnimationVector2D>? by remember {
        mutableStateOf(null)
    }
    var placementOffset: IntOffset by remember { mutableStateOf(IntOffset.Zero) }
    var targetOffset: IntOffset? by remember { mutableStateOf(null) }

    LaunchedEffect(Unit) {
        snapshotFlow { targetOffset }.collect { target ->
            if (target != null && target != offsetAnimation?.targetValue) {
                offsetAnimation?.run {
                    launch { animateTo(target) }
                } ?: Animatable(target, IntOffset.VectorConverter).let {
                    offsetAnimation = it
                }
            }
        }
    }

    with(lookaheadScope) {
        this@composed.onPlaced { lookaheadScopeCoordinates, layoutCoordinates ->
            // 로컬 좌표계 기준 목표 위치
            targetOffset = lookaheadScopeCoordinates.localLookaheadPositionOf(layoutCoordinates).round()
            // 로컬 좌표계 기준 현재 위치
            placementOffset = lookaheadScopeCoordinates.localPositionOf(layoutCoordinates, Offset.Zero).round()
        }
        .intermediateLayout { measurable, constraints, _ ->
            val placeable = measurable.measure(constraints)
            layout(placeable.width, placeable.height) {
                val (x, y) = offsetAnimation?.run { value - placementOffset }
                    ?: (targetOffset!! - placementOffset)
                placeable.place(x, y)
            }
        }
    }
}

LookaheadLayout의 내부 동작 구조

LookaheadLayout이 내부적으로 2단계(Lookahead Pass → Normal Pass) 측정을 수행하는 구체적인 과정을 다이어그램과 함께 살펴보겠습니다.

1. Lookahead Measure Pass

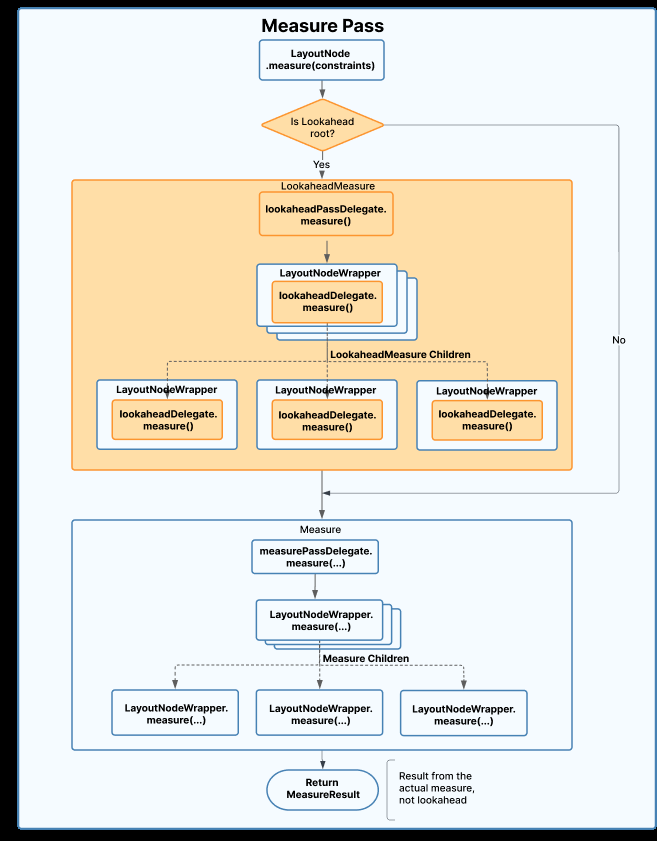

Lookahead Measure Pass Lookahead Measure Pass 흐름도

노드가 처음 부착되거나 레이아웃 변경이 요청되면:

  1. LookaheadPassDelegate.measure() 호출: 노드가 LookaheadLayout 서브트리에 속해 있다면, 일반 측정에 앞서 주황색으로 표시된 Lookahead Pass가 시작됩니다.
  2. LookaheadDelegate 체인 순회: 바깥쪽 LayoutNodeWrapper부터 시작하여 연결된 Modifier 체인의 LookaheadDelegate들을 거쳐 자식 노드의 lookahead 측정을 완료합니다.
  3. 일반 Measure Pass 실행: Lookahead 측정이 끝나면 MeasurePassDelegate를 통해 실제 프레임별 측정이 진행됩니다.

2. Lookahead Layout Pass

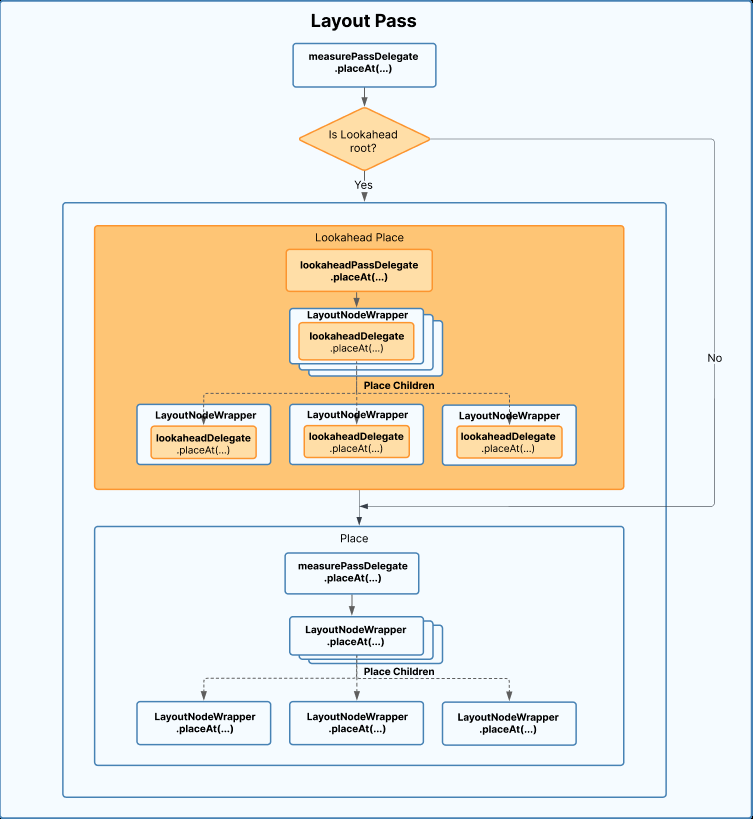

Lookahead Layout Pass Lookahead Layout Pass 흐름도

측정(Measure)과 마찬가지로 배치(Placement) 단계 역시 동일한 위임(Delegate) 패턴을 따릅니다:

  1. LookaheadPassDelegate.placeAt(): 최종 목표 위치를 계산하여 캐시합니다.
  2. MeasurePassDelegate.placeAt(): 보간된 중간 좌표(x, y)를 바탕으로 실제 화면상의 노드 배치를 확정합니다.

무효화 범위 최적화

트리 내 일부 노드의 내용만 변경된 경우, LookaheadLayout 전체가 다시 계산되는 것이 아니라 영향을 받는 서브트리 노드들만 선별적으로 무효화(Invalidation)됩니다. 또한 부모의 LookaheadScope는 자식 노드들에게 자동으로 상속되어 중첩된 LookaheadLayout 구조에서도 단 한 번의 통합 패스로 효율적인 처리가 보장됩니다.

💡 Tip: 화면 간 공유 요소 전환 시 movableContentOf와 함께 사용하면, 컴포저블이 트리 내 다른 위치로 이동하더라도 내부 상태(State)를 유실하지 않고 완벽하게 유지할 수 있습니다.

요약

핵심 개념 설명
Lookahead Pass 애니메이션 완료 후의 미래 크기/위치를 사전 계산하는 패스
LookaheadDelegate 사전 계산된 측정 및 배치 결과를 캐싱하여 성능 낭비 방지
intermediateLayout Lookahead Pass에서는 생략되고, 실제 측정 시 중간 프레임 크기를 생성
onPlaced Scope 기준 상대 좌표를 파악하여 위치 보간 애니메이션 계산
단일 통과 원칙 준수 Lookahead Pass 역시 트리를 단 한 번만 순회하므로 고성능 보장

LookaheadLayout은 Compose의 선언적 UI 철학을 해치지 않으면서도, 복잡한 레이아웃 애니메이션과 공유 요소 전환을 고성능으로 구현할 수 있도록 만든 핵심 엔진입니다.
